Tp4056 Cargador Bateria Li 1a Micro Usb 4056 Con Protección
El módulo Cargador USB de batería litio 18650 1A con protección permite cargar de forma sencilla y segura tus baterías LiPo/LiOn de una celda. Funciona con baterías con voltajes de carga nominal de 3.7V y de carga completa a 4.2V. Ideal para baterías LiPo 18650 o baterías de LiOn de smartphones. La corriente de carga es de 1A, este valor de corriente puede ser modificado al cambiar la resistencia R3 según se muestra en el datasheet.
Se debe tener especial cuidado con la polaridad de la batería, revisar con un voltímetro la polaridad antes de realizar la conexión. En caso de conectar incorrectamente la batería, el módulo será dañado irreparablemente.
Caracteristicas
- Corriente de carga ajustable hasta 1A
- Precisión de carga 1.5%
- Voltaje de entrada: 4.5V a 5.5V DC
- Voltaje de carga completa: 4.2V
- Chip de carga: TP4056
- Chip de protección: DW01G
- Mosfet de carga/descarga: ML8205A
- Led indicador Rojo cuando está cargando
- Led indicador Verde de carga completa
- Entrada tipo Micro-USB
- Temperatura de trabajo: -10º a 85ºC
- Atención: NO tiene protección a polaridad inversa

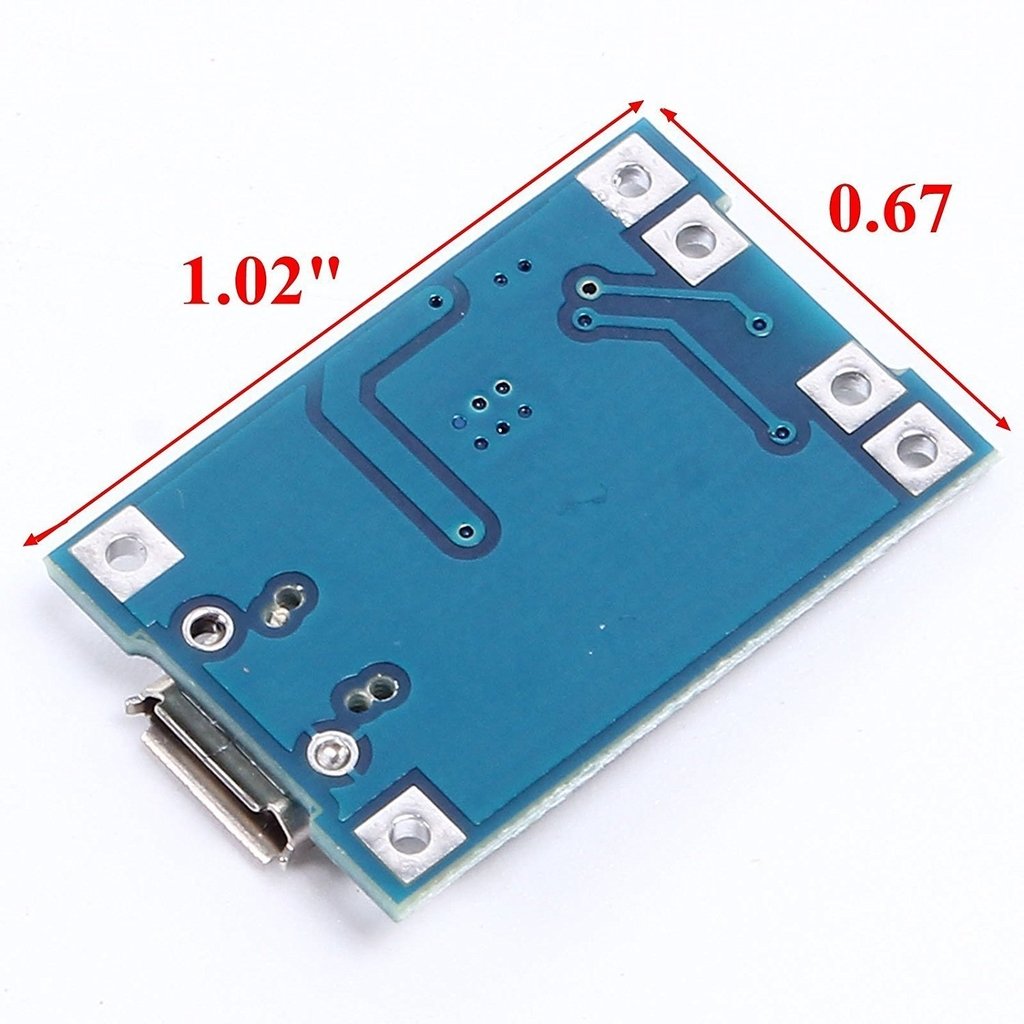

- Dimensiones: 18 x 28mm
Recomendaciones
- La corriente de carga sea aproximadamente el 37% de la capacidad de la batería y nunca mayor al 100%. Por ejemplo si la batería es de 1000mAh, debe usar 400mA.
- El cable de conexión no debe ser muy largo
- Verificar que la conexión sea segura
- No tiene protección de polaridad inversa
