Este modulo esta conformado por un amplificador de audio estero clase D PAM8610 que entrega 10W por canal cuando se alimenta con 13V y los parlantes son de 8 Ohm. Al ser Clase D tiene un eficiencia del 90% a diferencia del los Clase A o B.

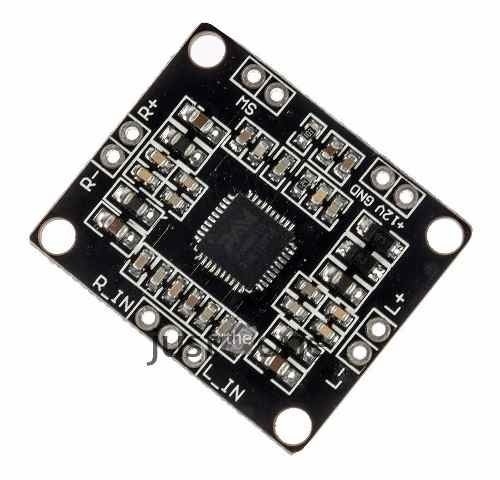

Amplificador de audio estereo con PAM8610
0. Clase: D
1. Voltaje de suministro: 7V-15V DC
2. Potencia de salida: 10w + 10w (cargas de 8 Omhs, alimentación de 13V)
3. Eficiencia: 90%
4. Corriente de apagado: 4uA
5. Corriente de reposo: 20mA
6 SNR: 86%
7. Distorsión Armónica Total: 5W / 1KHz / 8 ---- 0.1%
8. Rango de frecuencia: 20Hz-20KHz
9. Impedancia de entrada: 15 kOmhs
10. Impedancia de salida: 4-8 Ohms
11. Tamaño de la placa amplificadora: 30mm * 25mm * 2,5mm
12. Proteccion contra cortocircuito y sobretemperatura
ATENCION: EL MODULO PUEDE ENTREGAR 15W POR CANAL SOBRE PARLANTES DE 4 OHM PERO SE REQUIERE DISIPADOR
