Multiplexor Demultiplexor Analogico Hc4067 I2c Spi 16ch.MÁS SALIDAS/ENTRADAS EN ARDUINO CON MULTIPLEXOR CD74HC4067
Los multiplexores y demultiplexores son dispositivos que nos permiten controlar un mayor número de dispositivos con un número menor de entradas o salidas. Podemos emplear estos dispositivos para ampliar el número de entradas y salidas de un procesador como Ardunio.
Un multiplexor (o mux) permite dirigir múltiples señales a una única entrada. El dispositivo inverso se denomina demultiplexor (o demux) y permite dirigir una única señal a múltiples salidas.
El CD74HC4067 es un Multiplexor/Demultiplexor de 16 canales bidireccionales. Podemos considerarlo como un interruptor controlado digitalmente, que conecta el pin común con uno de los canales disponibles.
Esto permite escribir o leer de 16 dispositivos con solo 5 pines. 4 de ellos controlan el dispositivo que queremos leer. El pin restante recoge la señal leída o escrita en el canal seleccionado.
EL CD74HC4067 funciona con señales digitales y analógicas tanto como entrada como salida. Por este motivo a este tipo de dispositivos se les denomina ampliadores de entradas y salidas (I/O expanders).
EL CD74HC4067 también puede ser empleado en dispositivos de comunicación como el puerto serie, bus I2C o bus SPI. Por ejemplo, podemos conectar el pin TX del UART para enviar información a múltiples dispositivos. No obstante, para una comunicación completa necesitaremos más de un CD74HC4067, uno por cada pin que intervenga en la comunicación.
El máximo de corriente que puede proporcionar es 20 mA, limitado, pero tampoco es un gran problema dado que es similar a la intensidad máxima que puede proporcionar un pin de Arduino. Para corriente superiores será necesaria una etapa de amplificación mediante transistor, o salida por relé.
La tensión de alimentación del CD74HC4067 es entre 2V a 6V. En cualquier caso, las tensiones de las señales de los dispositivos no pueden superar a la tensión Vcc.

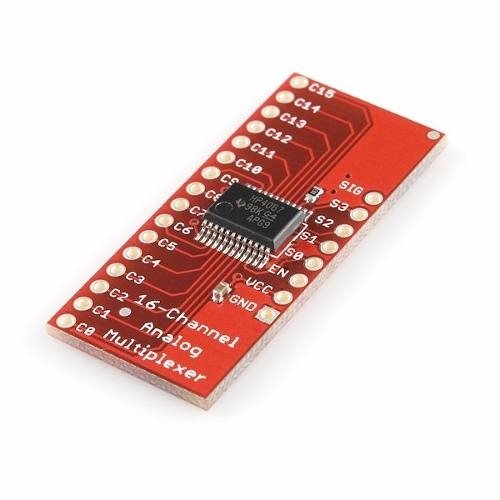

El 74HC4067M96 es un multiplexor/demultiplexor analogico de 16 entradas a una salida. Permite con una sola entrada analogica sensar hasta 16 entradas.
Baja resistencia de entrada: 70 ohm a 4.5V
Rapida conmutacion, alta velocidad
Tecnologia CMOS de bajo consumo
Alta inmunidad al ruido
Encapsulado SOIC24 SMD
