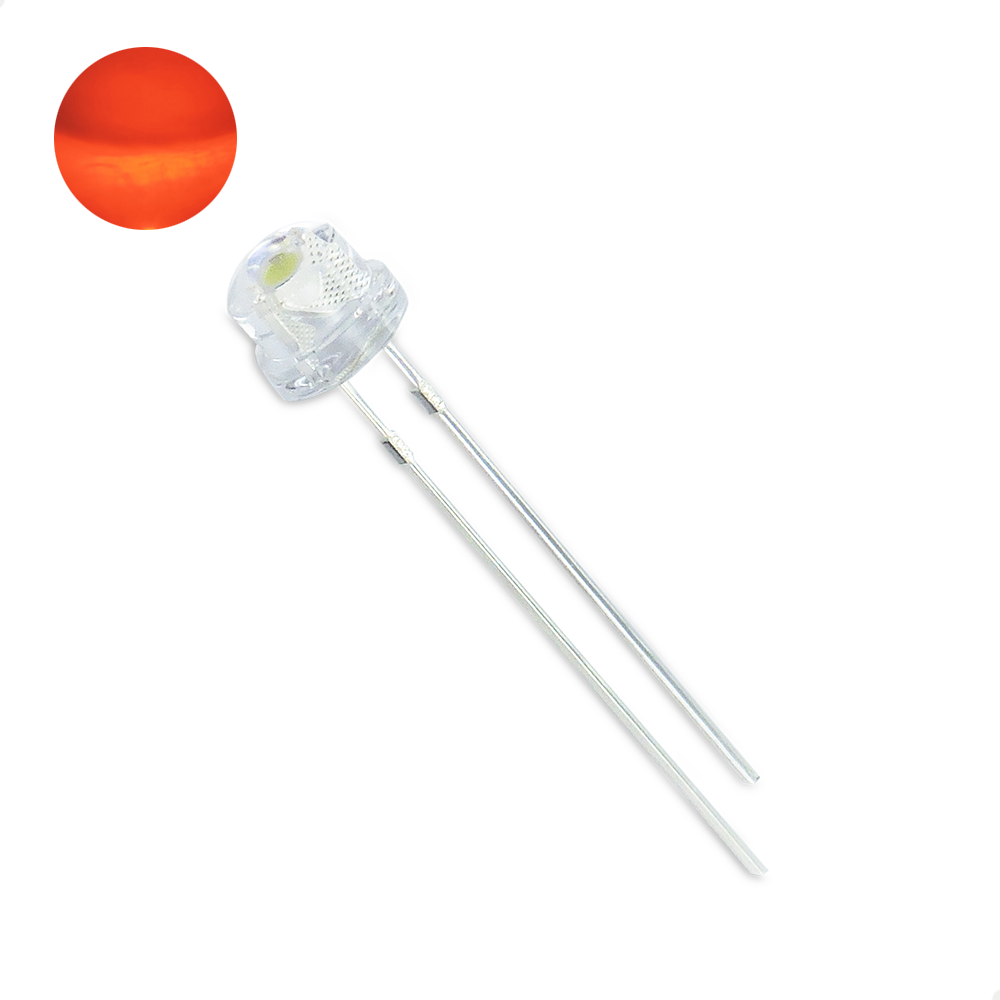

Los LEDs Bombin presentan un aspecto similar al formato de LEDs tradicionales de 5mm pero su formato los convierte en los LEDs que ofrecen un mayor ángulo de apertura lumínica: 120 grados, logrando una dispersión homogénea de luz. También son llamados en inglés Helmet Cup LED (LED cabeza de casco).



Gracias a su diámetro de 5mm son compatibles con cualquier tipo de Porta LED de esa medida. Cuentan con una altura menor a la del LED tradicional de 5mm, por lo que resultan muy útiles a la hora de lograr efectos lumínicos en espacios reducidos.



Estos LEDs se presentan encapsulados en una cúpula de resina de color transparente. Por debajo de dicha cúpula se extienden dos patas: la más larga es de polaridad positiva y se denomina ánodo, la más corta es de polaridad negativa y se denomina cátodo. Mediante estas patas se indicará la forma en la que el LED debe ser conectado al circuito.



Colores disponibles: amarillo, azul, blanco cálido, blanco frío, rojo y verde.



Descripción del uso:



Los LEDs pueden ser utilizados de tres maneras distintas:



Individual: alimentación del LED directa desde la fuente de alimentación, ya sea por medio de una fuente regulada o bien con el uso de resistencias o reguladores. Se deberá suministrar al LED la tensión deseada dentro de los valores de trabajo.

Configuración paralela: alimentación de un grupo de LEDs conectando todos los ánodos juntos y todos los cátodos juntos, utilizando la tensión requerida regulada por una sola resistencia en serie.

Configuración en serie: alimentación de un grupo de LEDs conectados secuencialmente. La cantidad de LEDs a utilizar por serie estará limitada por la tensión entregada por la fuente de alimentación. En la mayoría de los casos se requiere de una resistencia para compensar las diferencias de tensión de alimentación por serie de LEDs, pudiendo realizar distintas series en paralelo con una misma fuente de alimentación.

Polarización: el polo positivo de la fuente de alimentación debe estar conectado al ánodo (o al inicio de la serie), mientras que el polo negativo debe estar conectado al cátodo (o al cierre de la serie).



Aplicaciones:



Su apertura de 120 grados logra crear efectos lumínicos más amplios, ideales para lugares donde se necesita que la luz se disperse. Al ser más estrechos que los LEDs tradicionales, pueden adaptarse fácilmente a espacios reducidos.
